Представляют собой комплекс электротехнических конструкций, аппаратов, соединений и приборов отходящих линий.

Основное назначение состоит в приеме электрической энергии и ее распределении, контроле и учете в рамках питаемого объекта.

Также ВРУ обеспечивает защиту линий и оборудования от повреждения, коротких замыканий, перегрузок и т.п. Установку и подключение выполняют в местах ввода питающей линии на объект или обособленную часть здания.



В нашей компании сборка электрощитов производится профессиональными и сертифицированными специалистами с высшим техническим образованием и многолетним опытом работы.

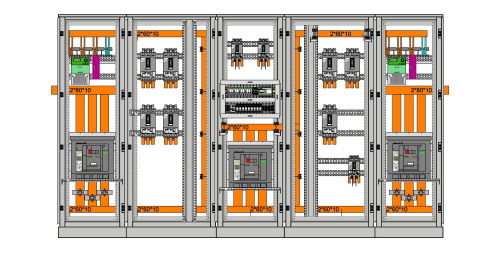

Их применяют в жилых многоквартирных зданиях, частных домах, общественных учреждениях, коммерческих комплексах, объектах промышленного назначения и др. Визуально ВРУ состоит из панелей (одной или нескольких). Совокупность таких панелей принято называть щитом.

Еще одна функция ВРУ касается учета потребляемой энергии и контроля качества питания. Для этого предусматривается отдельное пространство внутри конструкции под установку счетчиков и контрольно-измерительных приборов. В том числе контролю подлежит правильность распределения нагрузки по сети. Наконец, стоит отметить такое преимущество ВРУ как возможность оперативных включений и отключений различных цепей и оборудования.



Классификация по назначению:

Вводные ВРУ - на них возлагается функция ввода электроэнергии на объект. Таких вводов может быть несколько, поэтому помимо вводного автомата устройство может содержать блок АВР. Также обеспечивается защита по каждому вводу. В некоторых случаях ведется учет электроэнергии с помощью счетчиков.

Распределительные ВРУ - обеспечивают распределение электрической энергии. К примеру, могут разделять нагрузку на осветительные приборы, силовых потребителей, аварийное освещение и т.п. В распределительном ВРУ на отводящих линиях устанавливаются автоматические выключатели, аппараты защиты и др. Часто данный тип устройств работает совместно с вводными ВРУ.

Вводно-распределительные ВРУ - комбинированный вариант, который совмещает все указанные выше функции в одном. То есть ввод и распределение с последующим учетом электрической энергии.



Классификация по целевому использованию:

ВРУ с автоматическими выключателями - такой тип можно встретить в квартирах и офисах. Он позволяет управлять отдельными линиями, замыкать и размыкать линии в автоматическом и ручном режиме. Как правило, содержит автоматические выключатели, дифавтоматы, УЗО и другие модульные устройства.

ВРУ с рубильником - данный тип применяется там, где необходимо обеспечить видимый разрыв цепи. К примеру, это может быть ввод мощной электроустановки. Разрыв происходит благодаря рубильнику (разъединителю).

ВРУ с приборами измерения, контроля и учета - оснащен специальным отделением для установки измерительных приборов, счетчика электрической энергии и др. Среди наиболее распространенных контрольно-измерительных приборов стоит выделить вольтметр и амперметр.

ВРУ с блоком АВР - подобные устройства применяются, когда имеется два и более вводов. Блок автоматического ввода резерва позволяет автоматически переключать нагрузку на другой ввод, если на текущем вводе пропало питание.

ВРУ с устройствами управления освещением - внутри такого устройства устанавливается аппаратура автоматического управления освещением. Данный тип устройств можно встретить в местах общего пользования - в подъездах, на лестничных клетках и др.



Классификация по способу установки:

Напольные - представляют собой шкаф, который устанавливается на фундамент или специальную платформу.

Навесные - подвешиваются с помощью крепежных элементов к стене.

Встраиваемые - устанавливаются в соответствующую нишу.



Классификация по типу конструкции:

Однопанельные - технически представляют собой единую конструкцию, без разделения на отдельные панели.

Многопанельные - такие ВРУ в рамках одного электрощита могут содержать две и более панелей. Многопанельные устройства предназначены для разветвленного управления несколькими цепями энергоснабжения.

Таким образом, классификация вводно-распределительных устройств весьма разнообразна. Кроме указанных способов можно разделить ВРУ также по степени влаго- и пылезащиты, по схемам ввода, по месту установки и целому ряду других параметров.
