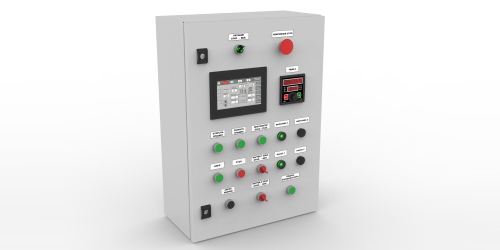

ЩР - щиты распределительные

Берут на себя функции распределения и учета электроэнергии, контроль и защиту на определенных участках электрической сети.

Может располагаться на этажах жилых зданий, в цехах производственных предприятий, внутри офисных зданий, промышленных объектов, торгово-развлекательных комплексов и т.д.



Мы делаем в щитах качественную маркировку каждого элемента и проводника с помощью термотрансферного принтера.

Работаем специализированным и профессиональным инструментом.



По способу монтажа распределительные щиты бывают трех видов: накладные, встраиваемые и напольные. Накладные щитки монтируются непосредственно на стену, опору либо другое строительное сооружение. Встраиваемые щитки монтируются в предварительно подготовленное углубление в стене. Таким образом, снаружи видна только крышка, а весь корпус утоплен в стене. Напольный щиток устанавливается непосредственно на поверхность пола либо монтируется на специальной подставке.

Существует несколько степеней защиты корпуса, которые показывают, где может быть установлен щит. Наиболее распространенные степени защиты корпуса электрических щитов:

  • IP20, IP30 - щитки, устанавливаемые внутри помещений без повышенной влажности, так как они не имеют защиты от влаги, отличаются степенью защиты от посторонних предметов;
  • IP44, IP54 - щитки имеют более высокую степень защиты от посторонних предметов, имеют защиту от влаги, устанавливаются в помещениях с повышенной влажностью, а также вне помещений, но при условии защиты от попадания струи воды;
  • IP55, 65 - щитки, устанавливаемые в помещениях с агрессивными условиями окружающей среды, а также вне помещений. Имеют достаточную защиту от влаги, дождя и могут устанавливаться вне помещений без дополнительной защиты. Данные корпуса щитов имеют полную защиту от контакта, отличаются степенью защиты от пыли - первый имеет частичную защиту от пыли, второй - полную пыленепроницаемость корпуса.

Корпус электрических щитов может быть изготовлен из пластика либо металла. Пластиковые щитки (боксы) используются в качестве небольших распределительных щитков внутри помещений. Весь корпус таких щитков выполнен из пластика, крышка выполняется из прозрачного пластика для удобства контроля состояния защитных аппаратов и различных устройств.

Металлические щитки могут быть выполнены полностью из металла, а могут иметь вставки из стекла или прозрачного пластика на лицевой панели для возможности снятия показаний приборов учета, контроля над режимом работы различных устройств и т.д.

Для обеспечения требуемой степени защиты корпус электрощита может иметь резиновые уплотнители, герметичные кабельные вводы, которые обеспечивают пыленепроницаемость и герметичность корпуса. Металлические корпуса щитов, как правило, имеют запирающие устройства, предотвращающие проникновение в них посторонних лиц.
